【方案摘要】

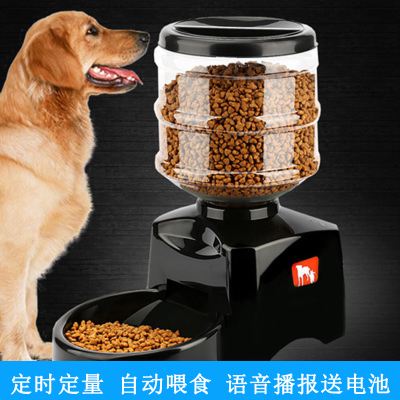

一種自動定時喂食器，包括儲食倉和喂食器。儲食倉的儲食筒下部為錐形筒體，且有圓形出食口。喂食器包括喂食盤、托食盤、擋食筒和電機。喂食盤上有多個條形喂食口。托食盤通過多個支桿與儲食筒下部的錐形筒體連接。喂食盤設置在喂食筒的下方。電機的輸出軸穿過托食盤上的中心孔，電機輸出軸上端固定有撥料板。儲料筒外壁上固定有定時器，定時器通過導線與電機的對應接口連接。本實用新型降低了電機的負載力，排除了出食口容易卡糧、卡齒、卡電機等問題，并且能夠環形均勻布食;降低了生產成本。
.jpg)
【技術領域】
[0001]本實用新型涉及一種動物喂養設備，特別是涉及一種自動喂食器。
【背景技術】
[0002]現有的自動定時喂食器都是電機帶動出食口處齒輪，通過齒輪齒旋轉，攪動擠壓食物使其由出食口排除;或由電機帶動齒盤，在齒盤上開出食口，將糧食漏下。這種喂食器，由于電機的負載力大，需要配置相對大的扭矩電機，在使用過程中容易造成出食口卡糧、卡齒、卡電機等問題。
實用新型內容
[0003]本實用新型的目的，是提供一種自動定時喂食器，能達到自動放食的功能，并且放出的食物能均勻的分布在圓形的食盤內。
[0004]采用技術方案是:
[0005]一種自動定時喂食器，包括儲食倉和喂食器，其特征在于:
[0006]儲食倉,包括儲食倉體和儲食倉蓋。儲食倉體由儲食筒和錐形筒體組成，儲食筒的下端周邊與錐形筒體的上端口的周邊對接，且為一整體結構。錐形筒體的下端有圓形出食口。儲食倉蓋扣設在儲食筒的上端口處。
[0007]喂食器，包括喂食盤、托食盤、擋食筒和電機。喂食盤上開設有多個條形喂食口，擋食筒的下端周邊與喂食盤的上端口周邊及盤底連接，電機與托食盤固定連接。托食盤通過多支桿與錐形筒體的外壁固定連接。
[0008]喂食盤設置在儲食筒的下方，擋食筒的上端口周邊與儲食筒的下端周邊固定連接。電機的輸出軸穿過托食盤上的中心孔，電機的輸出軸的上端固定有撥料板。
[0009]儲食筒的外壁上固定有儲料筒扳手和計時器。計時器通過導線與電機的對應接口連接。
[0010]本實用新型的工作原理
[0011 ] 儲食桶內裝入糧食后，依靠糧食的自重，糧食由儲食桶底部中心的圓形開口處自然流淌至糧食托盤上，糧食托盤上堆積糧食的高度到達儲食桶底部中心的圓形開口處時，對儲食桶內糧食產生上頂力，此時糧食不再自然流淌。待電機接通電源后，安裝在電機軸上的撥掃片開始旋轉，將托食盤上的糧食撥掃到托食盤正下方的喂食盤內，同時破壞了堆積托食盤上的堆積物向上的頂力，使儲物桶內顆粒物自然流淌到托食盤上，以此循環，以達到自動放食的目的。電機停止旋轉后，托食盤上堆積的糧食高度再次達到儲食桶底部中心的圓形開口處時，對儲食桶內糧食產生上頂力，此時糧食不再自然流淌，即自動喂食結束。
[0012]本實用新型降低了電機的負載力，排除了出食口容易卡糧、卡齒、卡電機等問題，并且能夠環形均勻布食;降低了生產成本。
(158).jpg)
【具體實施方式】
[0015]一種自動定時喂食器，包括儲食倉I和喂食器2，其特征在于:
[0016]儲食倉I，包括儲食倉體3和儲食倉蓋4。儲食倉體3由儲食筒5和錐形筒體6組成，儲食筒5的下端周邊與錐形筒體6的上端口的周邊對接，且為一整體結構。錐形筒體6的下端有圓形出食口 7。儲食倉蓋4扣設在儲食筒5的上端口處。
[0017]喂食器2，包括喂食盤8、托食盤9、擋食筒10和電機11。喂食盤8上開設有多個條形喂食口 12，擋食筒10的下端周邊與喂食盤8的上端口周邊及盤底通過條形喂食口 12支撐連接、電機11與托食盤9固定連接。托食盤9通過多支桿13與錐形筒體6的外壁固定連接。
[0018]喂食盤8設置在儲食筒5的下方，擋食筒10的上端口周邊與儲食筒5的下端口周邊固定連接。電機11的輸出軸14穿過托食盤9上的中心孔，輸出軸14上端固定有撥料板15。
[0019]儲食筒5的外壁上固定有儲料筒扳手17和計時器16。計時器16通過導線與電機11的對應接口連接。
【權利要求】
1.一種自動定時喂食器，包括儲食倉(I)和喂食器(2)，其特征在于: 儲食倉(I)，包括儲食倉體(3 )和儲食倉蓋(4 );儲食倉體(3 )由儲食筒(5 )和錐形筒體(6)組成，儲食筒(5)的下端周邊與錐形筒體(6)的上端口的周邊對接，且為一整體結構;錐形筒體(6)的下端有圓形出食口(7)，儲食倉蓋(4)扣設在儲食筒(5)的上端口處; 喂食器(2)，包括喂食盤(8)、托食盤(9)、擋食筒(10)和電機(11);喂食盤(8)上開設有多個條形喂食口(12)，擋食筒(10)的下端周邊與喂食盤(8)的上端口周邊及盤底通過條形喂食口(12)支撐連接、電機(11)與托食盤(9)固定連接;托食盤(9)通過多支桿(13與錐形筒體(6)的外壁固定連接; 喂食盤(8)設置在儲食筒(5)的下方，擋食筒(10)的上端口周邊與儲食筒(5)的下端口周邊固定連接;電機(11)的輸出軸(14)穿過托食盤(9)上的中心孔，輸出軸(14)上端固定有撥料板(15); 儲食筒(5)的外壁上固定有儲料筒扳手(17)和計時器(16);計時器(16)通過導線與電機(11)的對應接口連接。
